Optische Bühne Lampe Farbe Violett Lila Glas BG3 Filter

Ein Glas-Bandpassfilter ist definiert als ein Gerät, das Frequenzen innerhalb eines bestimmten Frequenzbereichs zulässt und Frequenzen außerhalb dieses Bereichs zurückweist.

Wofür wird ein optischer Bandpassfilter verwendet?

Optische Glasbandpassfilter sind optische Filter, die nur einen bestimmten Frequenzbereich durchlassen. Bandpassfilter werden für viele optische Anwendungen in der Telekommunikation verwendet,
satellitenkommunikation und Datenübertragung zur Lichtmodulation.

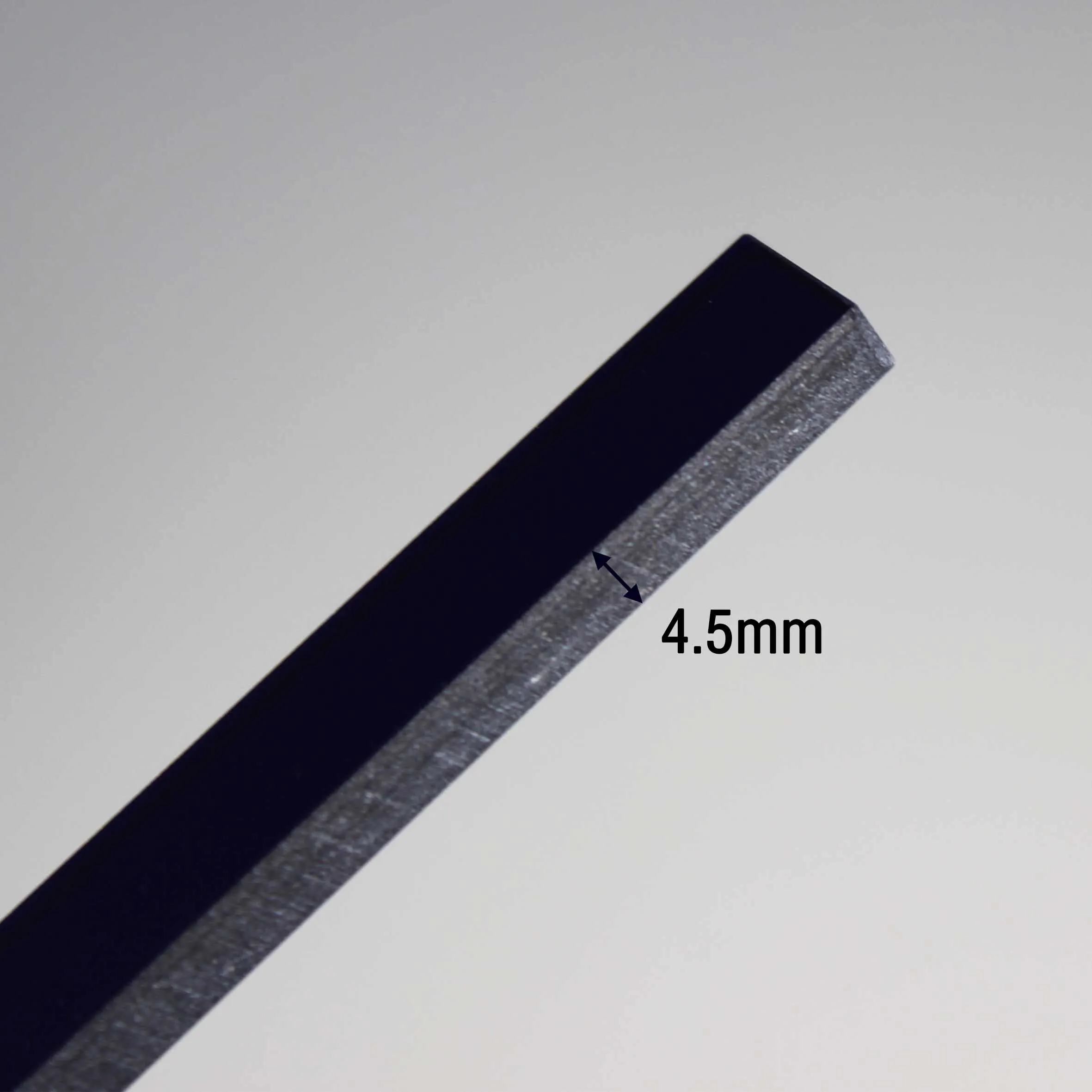

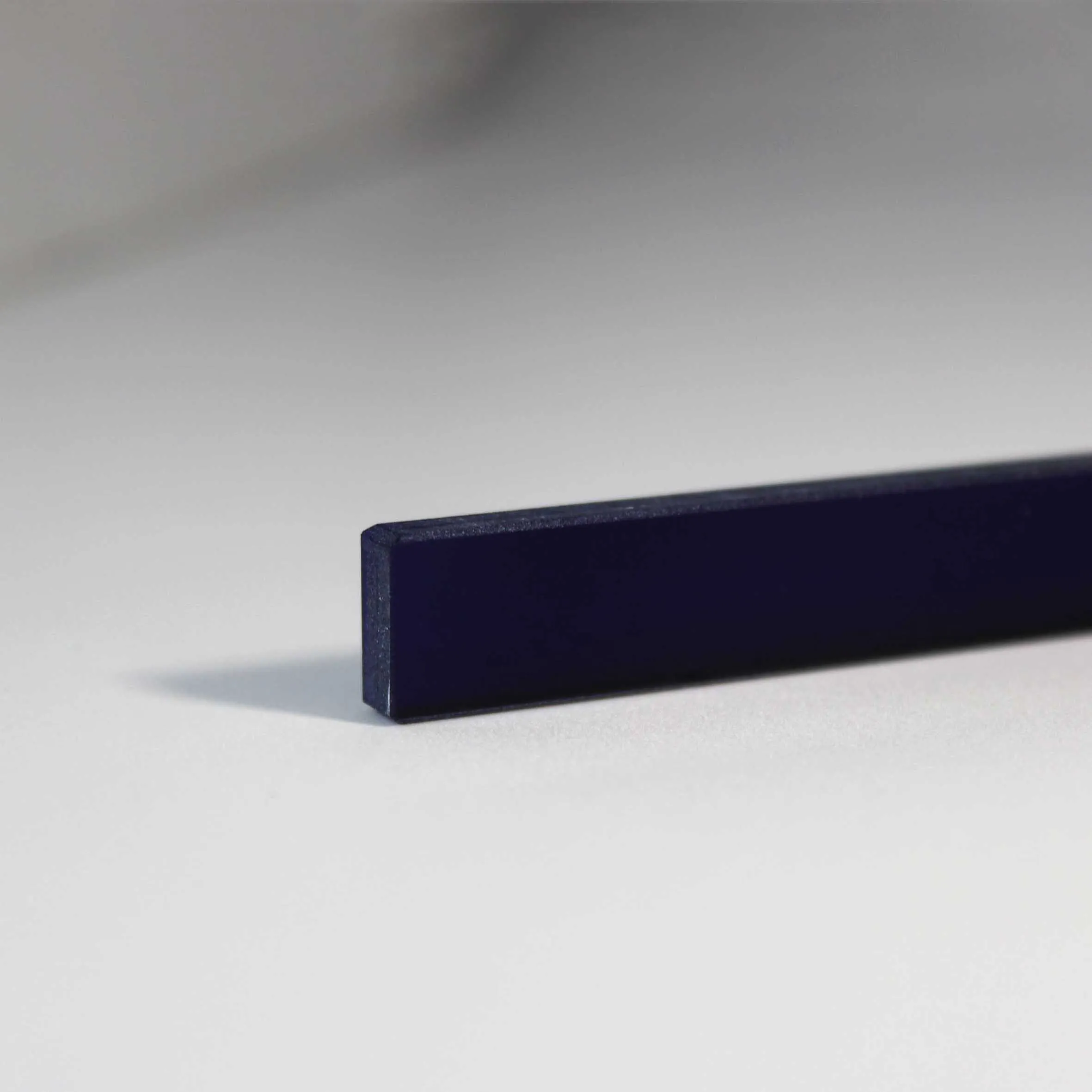

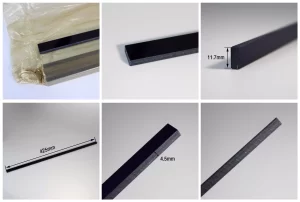

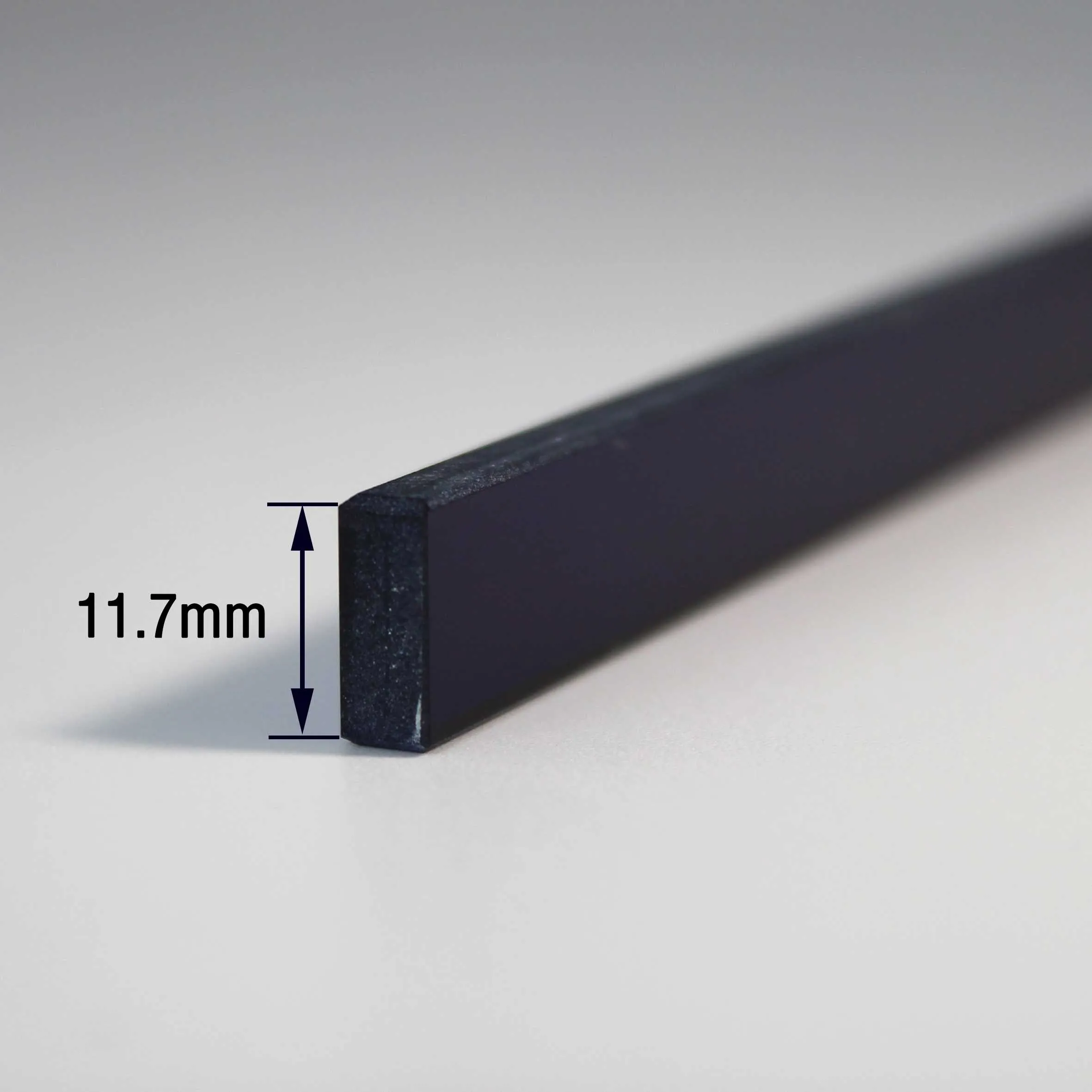

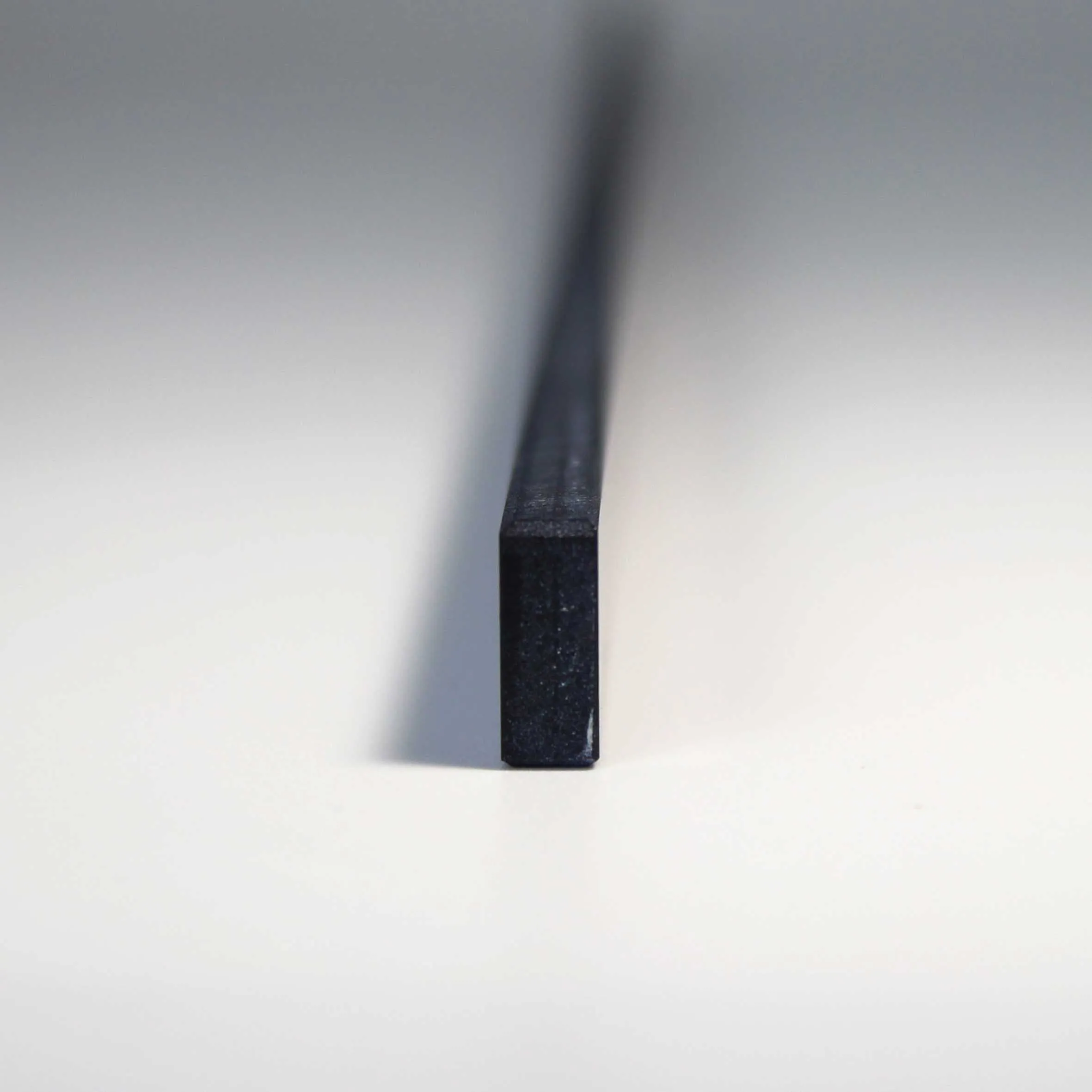

Optik Optisches Glas BG3 Filter Fotoanzeige

Spezifikationen von Bandpassfiltern aus Glas

Bezeichnung des optischen Filters

ZENTRALE WELLENLÄNGE

Die zentrale Wellenlänge (CWL), die bei der Definition von Bandpassfiltern verwendet wird, beschreibt den Mittelpunkt der spektralen Bandbreite, über die der Filter transmittiert. Herkömmliche beschichtete optische Filter erreichen in der Regel eine maximale Transmission in der Nähe der zentralen Wellenlänge, während hartbeschichtete optische Filter in der Regel ein ziemlich flaches Transmissionsprofil über die spektrale Bandbreite aufweisen.

BANDBREITE

Die Bandbreite ist ein Wellenlängenbereich, der zur Bezeichnung eines bestimmten Teils des Spektrums verwendet wird, der die einfallende Energie durch Filter hindurchlässt.
Die Bandbreite wird auch als FWHM bezeichnet (Abbildung 1).

ABBILDUNG 1: VERANSCHAULICHUNG DER MITTLEREN WELLENLÄNGE UND DER VOLLEN BREITE BEI HALBEM MAXIMUM

VOLLE BREITE – HALBES MAXIMUM

Die Halbwertsbreite (Full Width-Half Maximum, FWHM) beschreibt die spektrale Bandbreite, über die ein Bandpassfilter übertragen kann. Die obere und untere Grenze dieser Bandbreite ist bei den Wellenlängen definiert, bei denen der Filter 50 % der maximalen Übertragung erreicht. Wenn beispielsweise die maximale Transmission des Filters 90 % beträgt, definieren die Wellenlängen, bei denen der Filter 45 % Transmission erreicht, die Ober- und Untergrenze der FWHM. FWHM’s von 10nm oder weniger gelten als schmalbandig und werden häufig für die Laserreinigung und den Nachweis von Chemikalien verwendet. FWHM’s von 25 – 50nm werden oft in der industriellen Bildverarbeitung eingesetzt; FHWM’s von mehr als 50nm gelten als breitbandig und werden typischerweise in der Fluoreszenzmikroskopie eingesetzt.

BLOCKIERBEREICH

Der Sperrbereich ist ein Wellenlängenintervall, das zur Bezeichnung eines Spektralbereichs der Energie verwendet wird, die durch den Filter gedämpft wird (Abbildung 2).
Der Grad der Blockierung wird in der Regel in Form der optischen Dichte angegeben.

ABBILDUNG 2: ILLUSTRATION DES SPERRBEREICHS

SLOPE

Die Steilheit ist eine Spezifikation, die häufig bei Kantenfiltern wie Kurz- oder Langpassfiltern definiert wird, um die Bandbreite zu beschreiben, über die der Filter von hoher Sperrung zu hoher Durchlässigkeit übergeht. Die Steilheit wird als Prozentsatz der Schnittwellenlänge angegeben und kann mit einer Vielzahl von Anfangs- und Endpunkten spezifiziert werden.

OPTISCHE DICHTE

Die optische Dichte (ABBILDUNG 3) beschreibt die Menge an Energie, die von einem Filter blockiert oder zurückgewiesen wird. Ein hoher Wert für die optische Dichte weist auf eine niedrige Transmission hin, ein niedriger Wert auf eine hohe Transmission. Optische Dichten von 6 oder höher werden für extreme Blockierungsanforderungen wie Raman-Spektroskopie oder Fluoreszenzmikroskopie verwendet. Optische Dichten von 3,0 – 4,0 sind ideal für Lasertrennung und -reinigung, maschinelles Sehen und chemische Detektion, während optische Dichten von 2,0 oder weniger ideal für Farbsortierung und die Trennung spektraler Ordnungen sind.

ABBILDUNG 3: ILLUSTRATION DER OPTISCHEN DICHTE

CUT-ON-WELLENLÄNGE

Cut-On-Wellenlänge ist ein Begriff, der die Wellenlänge bezeichnet, bei der die Transmission in einem Langpassfilter auf 50 % Durchsatz ansteigt.
Die Cut-on-Wellenlänge ist in Abbildung 4 mit λ cut-on angegeben.

ABBILDUNG4: VERANSCHAULICHUNG DER CUT-ON-WELLENLÄNGE

CUT-OFF-WELLENLÄNGE

Cut-Off-Wellenlänge bezeichnet die Wellenlänge, bei der die Transmission in einem Kurzpassfilter auf 50 % Durchsatz abnimmt.
Die Cut-Off-Wellenlänge wird in Abbildung 5 mit λ cut-off angegeben.

ABBILDUNG 5: VERANSCHAULICHUNG DER CUT-OFF-WELLENLÄNGE

Es handelt sich um Kurzpassfilter, Langpassfilter, Bandpassfilter, Ultraviolettfilter, Infrarotfilter, wärmeabsorbierende Filter und Farbtemperaturumwandlungsfilter.

Wir verwenden Material von China bis Schott, Hoya und anderen Herstellern, um sie zu verarbeiten. Metallische Filme, farbige Gläser und dünne dielektrische Filme Filter sind alle nach Ihren Anforderungen zur Verfügung.
